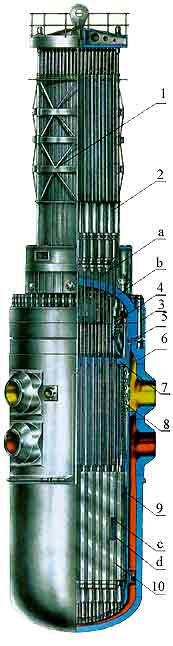

1 - верхний блок
2 - привод СУЗ
3 - шпилька
4 - труба для загрузки
5 - уплотнение
6 - корпус реактора
7 - блок защитных труб
8 - шахта
9 - выгородка
10 - топливные сборки |
a) - теплоизоляция реактора
b) - крышка реактора
c) - регулирующие стержни
d) - топливные стержни |
|
Основные технические
характеристики реактора ВВЭР
| Мощность тепловая
номинальная, МВт |
3000 |
| Продолжительность работы
между перегрузками топлива, месяцы |
12 |
| Внутренний диаметр корпуса
реактора, м |
4,136 |
| Количество насосов первого
контура, шт. |
4 |
| Давление теплоносителя
первого контура, МПа |
15,7 |
| Общий расход теплоносителя
первого контура, м3/час |
84800 |
| Температура теплоносителя
первого контура на входе в реактор, °C |
290 |
| Температура теплоносителя
первого контура на входе в реактор, °C |
320 |
| Количество парогенераторов,
шт. |
4 |
| Давление пара, МПа |
6,27 |
| Температура пара, °C |
278,5 |
| Паропроизводительность, т/час |
1470 |
| Количество гидроемкостей
системы аварийного охлаждения, шт. |
4 |
| Количество высоконапорных
насосов системы аварийного
охлаждения, шт. |
3 |
| Количество низконапорных
насосов системы аварийного
охлаждения, шт. |
3 |
| Количество генераторов
надежного электропитания, шт. |
3 |
|
Главным конструктором и разработчиком реакторных установок ВВЭР-440,
ВВЭР-1000 и ряда перспективных моделей реакторов, их активных зон и
тепловыделяющих сборок является опытное конструкторское бюро
«ГИДРОПРЕСС».
ФГУП ОКБ «Гидропресс» осуществляет
авторский надзор и ведет работу по повышению безопасности ядерных
установок, экономической эффективности их топливных циклов.
На
уникальной экспериментальной базе института осуществляются комплексные
гидродинамические и вибрационные исследования ТВС, ресурсные испытания
и проверка их конструкций в аварийных режимах.
На
этапе разработки новых модификаций ТВС проводятся исследования
напряженно-деформированного состояния и термомеханического поведения
ТВС с моделированием натурных условий эксплуатации.
ФГУП
ОКБ «Гидропресс» имеет многолетний опыт научно-технического обеспечения
и авторского сопровождения своих проектов на всех стадиях, включая
снятие реакторных установок с эксплуатации.
|
